Bulkhead Barbed pas

Shenchi ngawanohkeun kualitas luhur Bulkhead Barbed Fittings, husus dirancang pikeun routing hoses ngaliwatan panels parabot bari nyadiakeun sealing dipercaya. Dijieunna tina kuningan, SUS304, sarta SUS316L stainless steel, fittings ieu nawiskeun lalawanan korosi kuat tur cocog pikeun rupa-rupa kaayaan gawé.

Struktur produk

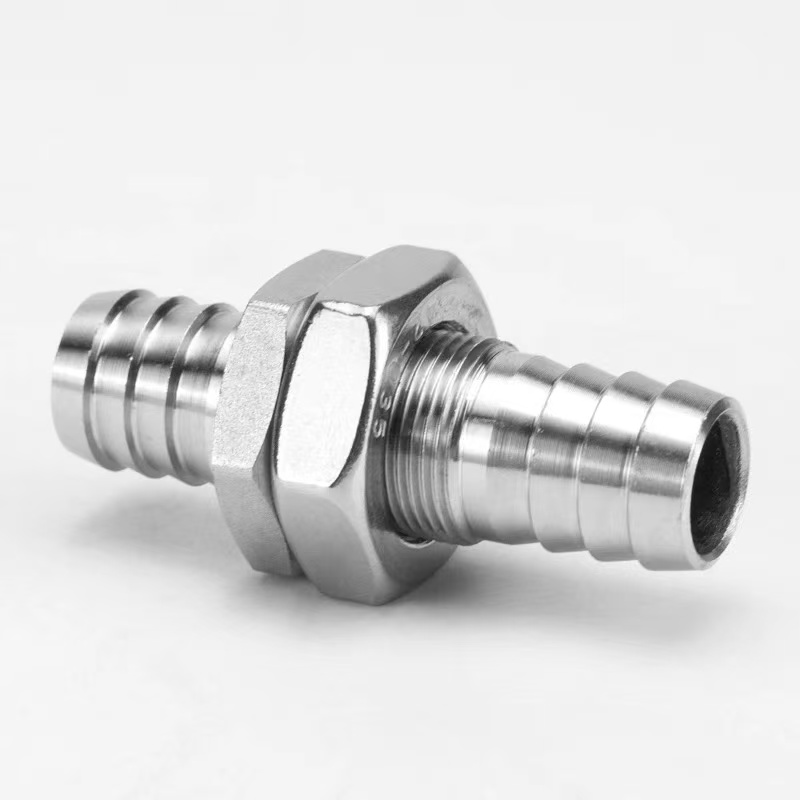

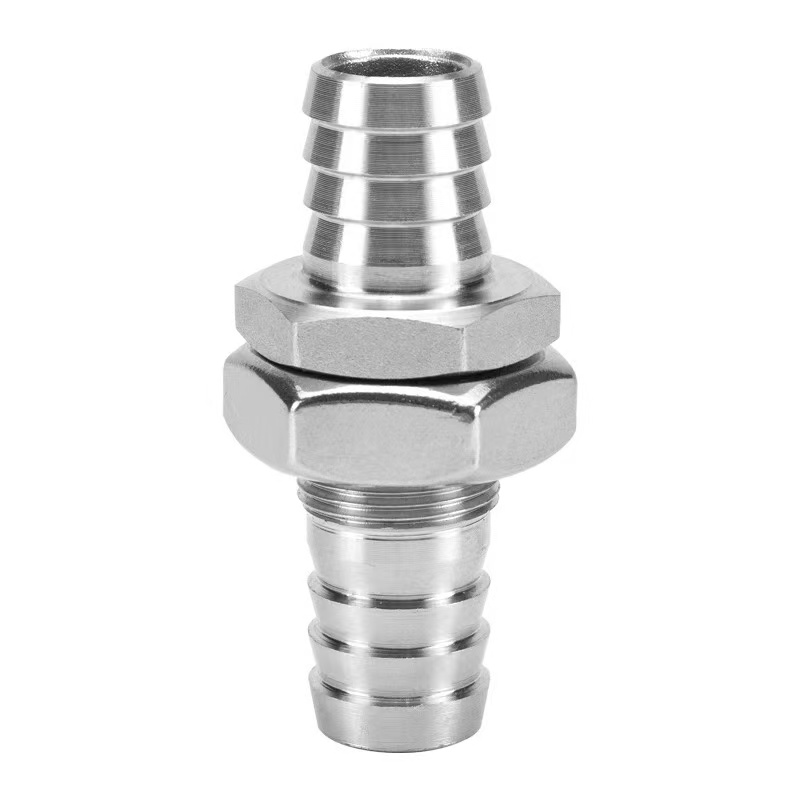

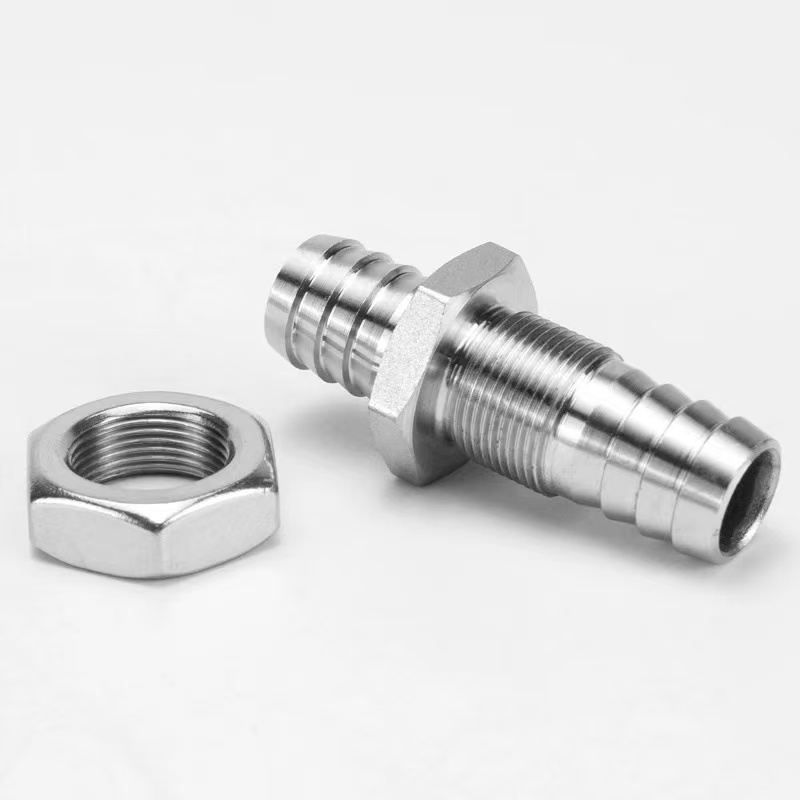

Struktur Pas Bulkhead Barbed ngawengku thread bulkhead, nut konci, sarta sambungan selang barbed. Salila instalasi, ngan hiji liang panel diperlukeun; tightening nut nyampurnakeun prosés ngaropéa jeung sealing.

Tungtung barbed gaduh desain alur anti-slip, mastikeun sambungan anu aman nalika dianggo ku clamp selang. fittings ieu loba dipaké dina cabinets kontrol, alat-alat perlakuan cai, instrumen médis, sarta widang nu patali lianna.

Spésifikasi produk

Kaunggulan Struktural

The Bulkhead Barbed Pas mangrupakeun pas pipe dirancang husus pikeun routing hoses ngaliwatan panels parabot, enclosures, atawa bulkheads bari nyadiakeun sealing tetep. Struktur utamina ngawengku bagian thread bulkhead, nut konci, gasket sealing, sarta sambungan selang barbed. Salila pamasangan, ngan ukur liang kalayan diaméter anu saluyu anu kedah dilakukeun dina panel. Bagian thread tina pas nu dialirkeun liang, sarta nut ieu tightened ti sisi sabalikna pikeun ngarengsekeun prosés ngaropéa sarta sealing.

1. Struktur Ngalereskeun Bulkhead:Panjang bagian thread diadaptasi kana ketebalan panel umum. Sakali nut ngonci ieu tightened, éta ngabentuk fiksasi kaku jeung panel, mastikeun yén pas tetep aman sanajan dina gaya tarikan éksternal.

2. Sambungan Selang Barbed:Hiji atawa dua sisi panel boga huntu tapered barbed pikeun inserting selang jeung ngabentuk sambungan disegel ku clamp selang. Tungtung barbed ngadopsi desain alur anti-slip ganda, nawiskeun résistansi tarik-kaluar anu langkung luhur tibatan kelengkapan biasa.

3. Sistem Panyegelan:Gaskets karét atanapi O-cingcin disadiakeun dina dua sisi panel. Nalika nut diketat, gasket sealing dikomprés, ngahontal kedap cai sareng kedap lebu dina muka panel, kalayan rating panyalindungan dugi ka IP65 atanapi langkung luhur.

Métode Pamasangan

Fittings Bulkhead Barbed awét Shenchi gampang dipasang. Sambungan anu aman sareng disegel tiasa dihontal ngan ukur genep léngkah:

lengkah 1: Persiapan liang panel

Jieun liang buleud saluyu dina panel dumasar kana diaméter luar bagian thread. Mastikeun ujung liang lemes jeung burr-gratis pikeun nyegah karuksakan nu gasket sealing.

Lengkah 2: Pasang Gasket Sealing

Geser gasket sealing EPDM anu kalebet kana bagian benang, pencét kana dasar pas. Mun sealing diperlukeun dina dua sisi panel, nempatkeun hiji gasket dina saban gigir.

Lengkah 3: Selapkeun Ngaliwatan Panel

Selapkeun bagian thread kana liang ti hiji sisi panel, mastikeun yén dasar pas kontak panel jeung gasket sealing di antara.

Lengkah 4: Kencangkeun Nut Ngonci

Screw nut ngonci onto bagian thread ti sisi sabalikna ti panel, sarta laun tighten eta ku rengkuh a. Torsi dianjurkeun: 5-8 N·m pikeun bahan kuningan jeung 8-12 N·m pikeun stainless steel. Tetep awak pas cicing salila tightening.

Lengkah 5: Sambungkeun Selang

Pilih spésifikasi dimana diaméter luar barb 0,5-1 mm leuwih badag batan diaméter jero selang. Selapkeun selang vertikal kana tungtung barbed nepi ka ngahontal dasarna. Pikeun aplikasi-tekanan luhur, make clamp selang stainless steel sarta nyepetkeun eta antara barbs kadua jeung katilu.

Lengkah 6: Test Integritas Segel

Laksanakeun tés tekanan statik dina 1,5 kali tekanan kerja. Upami teu aya bocor salami tilu menit, pamasangan mumpuni.
