L-Tipe Pagoda Cai Panyambung Pipa

Jenis produk

Salaku produsén Cina profésional tina L-Type Pagoda Cai Panyambung Pipa, Shenchi nawarkeun dua jenis produk primér:

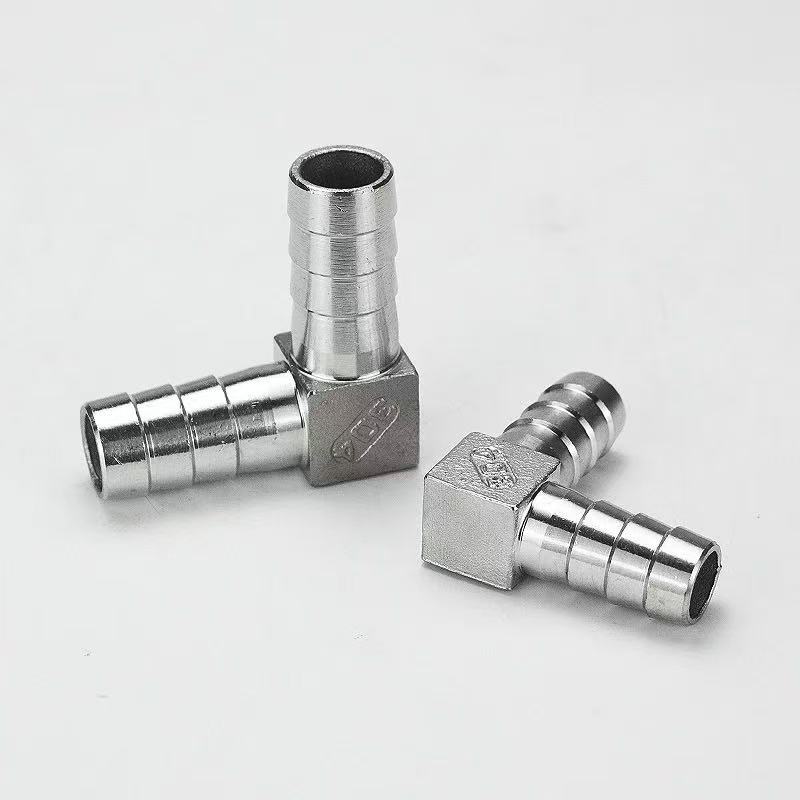

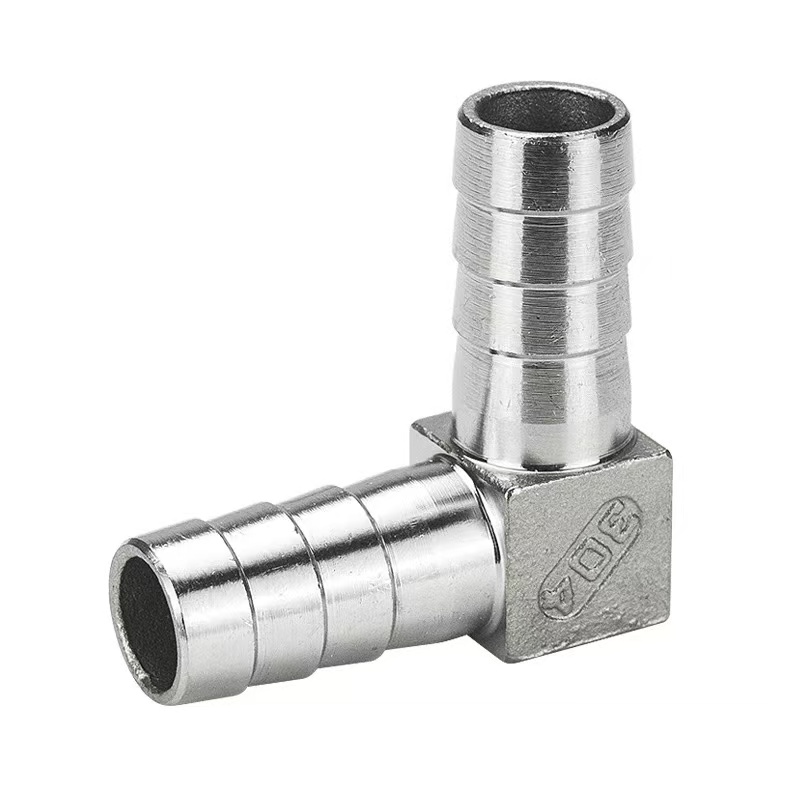

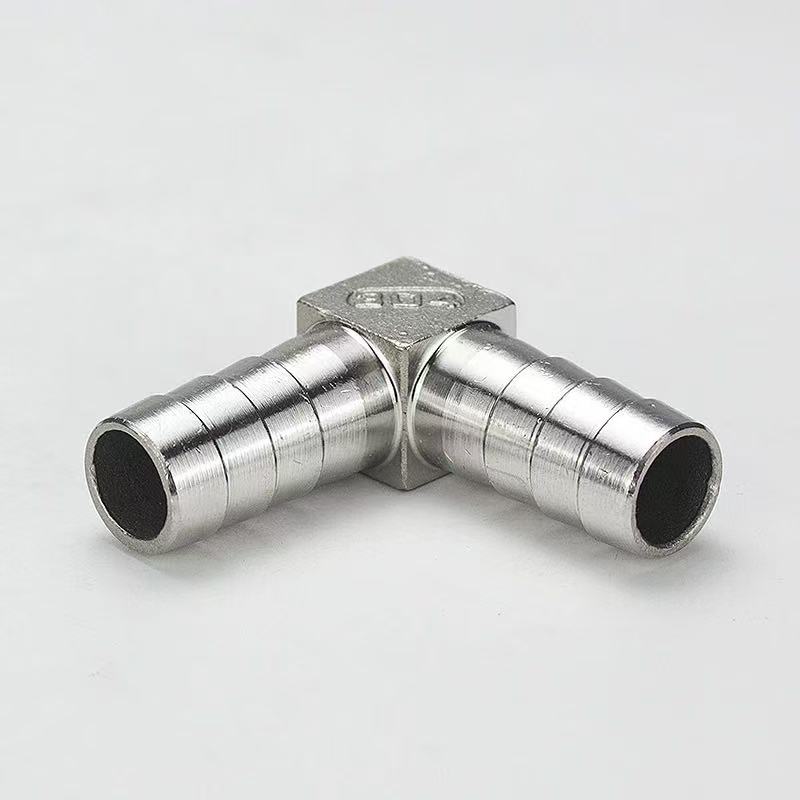

L-Type Pagoda Cai Pipa Panyambung: Duanana tungtung fitur struktur pagoda barbed, dirancang pikeun nyieun sambungan arah 90-gelar antara dua hoses fléksibel.

L-Type Pagoda Threaded Panyambung Panyambung: Hiji tungtung ciri struktur pagoda barbed pikeun nyambungkeun ka selang fléksibel, sedengkeun tungtung séjén fitur éksternal (lalaki) threads, dirancang pikeun nyieun sambungan arah 90-gelar antara selang jeung sapotong pakakas kalawan internal (awéwé) port threaded.

Kadua jenis ieu ngagaduhan desain sudut 90 derajat kalayan spésifikasi anu sami pikeun tungtung pagoda barbed. Éta sadia dina pilihan bahan: 304 stainless steel, 316L stainless steel, atawa kuningan. Beda konci perenahna dina metoda sambungan: urut facilitates sambungan selang-to-selang langsung, sedengkeun dimungkinkeun facilitates sambungan transisi antara selang jeung sapotong pakakas, kukituna nawarkeun pilihan pilihan fléksibel pikeun nyocogkeun rupa skenario instalasi.

Naon bédana antara Panyambung Pipa Cai L-Tipe Pagoda sareng Panyambung Pagoda Pagoda Ulir L-Tipe?

Beda Inti: Panyambung Pipa Cai Shenchi L-Type Pagoda gaduh antarmuka dual-barb (dua tungtung mangrupikeun hulu pagoda barbed, dirancang pikeun nyambungkeun langsung ka selang fléksibel). Panyambung Pagoda Threaded Male L-Type gaduh benang éksternal dina hiji tungtung sareng pagoda barbed di sisi sanésna, dirancang pikeun nyambungkeun selang anu fleksibel ka pipa kaku atanapi awak klep kalayan benang internal. Shenchi’s-kinerja tinggi L-Tipe Pagoda Cai Panyambungna pipa anu ngajalin tina kuningan atawa 304 / 316L stainless steel; struktur sudut katuhu 90-gelar maranéhanana nyaéta idéal pikeun alihan pipelines. Desain dual-barb ensures kedap, cekelan aman—utamana lamun dipasangkeun jeung clamps selang—pikeun nyegah detachment sareng bocor. Kelengkapan ieu nawiskeun résistansi anu saé pikeun tekanan, korosi, sareng sepuh. Varian stainless steel 316L sacara khusus cocog pikeun lingkungan anu korosif, sapertos anu ngalibetkeun cai laut atanapi pamrosésan kimia. Gampang dipasang, kelengkapan ieu idéal pikeun sambungan selang tekanan rendah dina pipa ledeng, sistem pneumatik, sareng aplikasi cairan industri, nawiskeun stabilitas sareng daya tahan anu luar biasa.

Spésifikasi produk

Parentah instalasi

The Shenchi brand L-Type Pagoda Cai Pipa Panyambung, dijieun pikeun standar nasional, gampang dipasang. Nuturkeun léngkah di handap ieu mastikeun sambungan anu dipercaya:

Hambalan 1: motong selang

Paké cutter selang husus pikeun motong tungtung selang squarely tur datar, Ngahindarkeun motong angled atanapi burrs, pikeun mastikeun fit sampurna ngalawan barbs pagoda. Pikeun selang braided atanapi bertulang, disarankeun pikeun ngagunakeun métode panas-motong pikeun ngégél edges jeung nyegah fraying.

Lengkah 2: Pagoda Tungtung Connection

Selapkeun selang vertikal kana tungtung pagoda nepi ka beungeut selang nyieun kontak jeung dasar pagoda pas. The pagoda barbs Fitur desain stepped nu nyiptakeun sababaraha cingcin sealing sakali selang diselapkeun. Pikeun aplikasi-tekanan luhur, aman sambungan maké clamp selang stainless steel atawa spring klip; clamp kudu diposisikan antara barbs pagoda kadua jeung katilu.

Lengkah 3: Sambungan Tungtung Threaded

Pilih métode sealing luyu pikeun tungtung threaded dumasar kana spésifikasi na: G-threads (threads pipe paralel) merlukeun karét atawa tambaga gasket pikeun sealing; NPT atanapi R-threads (tapered pipe threads) merlukeun wrapping 3-5 robah warna ka warna tina PTFE thread segel tape saméméh tightening. Nalika tightening, panawaran rengkuh kana awak héksagonal tina pas pikeun nyegah torsi ti keur dikirimkeun ka titik sambungan selang.

Lengkah 4: Uji Tekanan

Saatos parantosan pamasangan, laksanakeun uji tekanan statik dina 1,5 kali tekanan kerja sistem. Upami teu aya bocor anu ditingali saatos ngajaga tekanan ieu salami 3 menit, rakitan parantos siap dianggo. Prosedur instalasi keur pakait L-Tipe jalu Threaded Pagoda Panyambung dina séri ieu idéntik-béda ngan dina jenis thread-ngamungkinkeun pikeun Pilihan fléksibel dumasar kana sarat panganteur husus.

Widang Aplikasi

1. Alat Ngolah Cai

Panyambung Pipa Cai L-Type Pagoda dirancang pikeun sambungan arah 90-gelar antara pipa PE sareng PU dina panyaring cai, pelembut cai, sareng sistem RO (Reverse Osmosis). Nalika dijieun tina 316L stainless steel, éta meets syarat Saniter dahareun-grade. Panyambung Pagoda Berulir Jalu L-Type dina séri anu sami sayogi pikeun aplikasi dimana antarbeungeut alat gaduh benang internal (awéwé).

2. Sistem Otomatisasi Pneumatik

Dipaké pikeun pneumatic tubing routing di compressors hawa, manifolds klep pneumatic, sarta garis assembly otomatis. Struktur L ngawangun na conserves spasi parabot internal, bari kasaluyuan jeung collets gancang-hubungkeun facilitates assembly gancang, disassembly, sarta perawatan.

3. Sanitary Ware jeung Parabot Imah

Nyambungkeun hoses inlet cai pikeun jamban pinter, dishwashers, mesin cuci, jeung parabot sarupa. Nalika diwangun tina kuningan, L-Type Pagoda Cai Pipa Panyambung nawarkeun konduktivitas termal alus teuing, sahingga cocog pikeun garis cai panas. The L-Type Male Threaded Pagoda Panyambung dirancang pikeun nampung rentang lega tina standar panganteur kapanggih dina parabot diimpor.

4. Sistem Pendinginan sareng Pelumasan Industri

Dilarapkeun dina garis penyejukan alat mesin sareng sistem pelumasan hidrolik. Konstruksi stainless steel nyadiakeun résistansi korosi punjul, sangkan kinerja dipercaya dina lingkungan nungtut ngalibetkeun halimun minyak, motong cairan, sarta kaayaan operasi kompléks sarupa.
