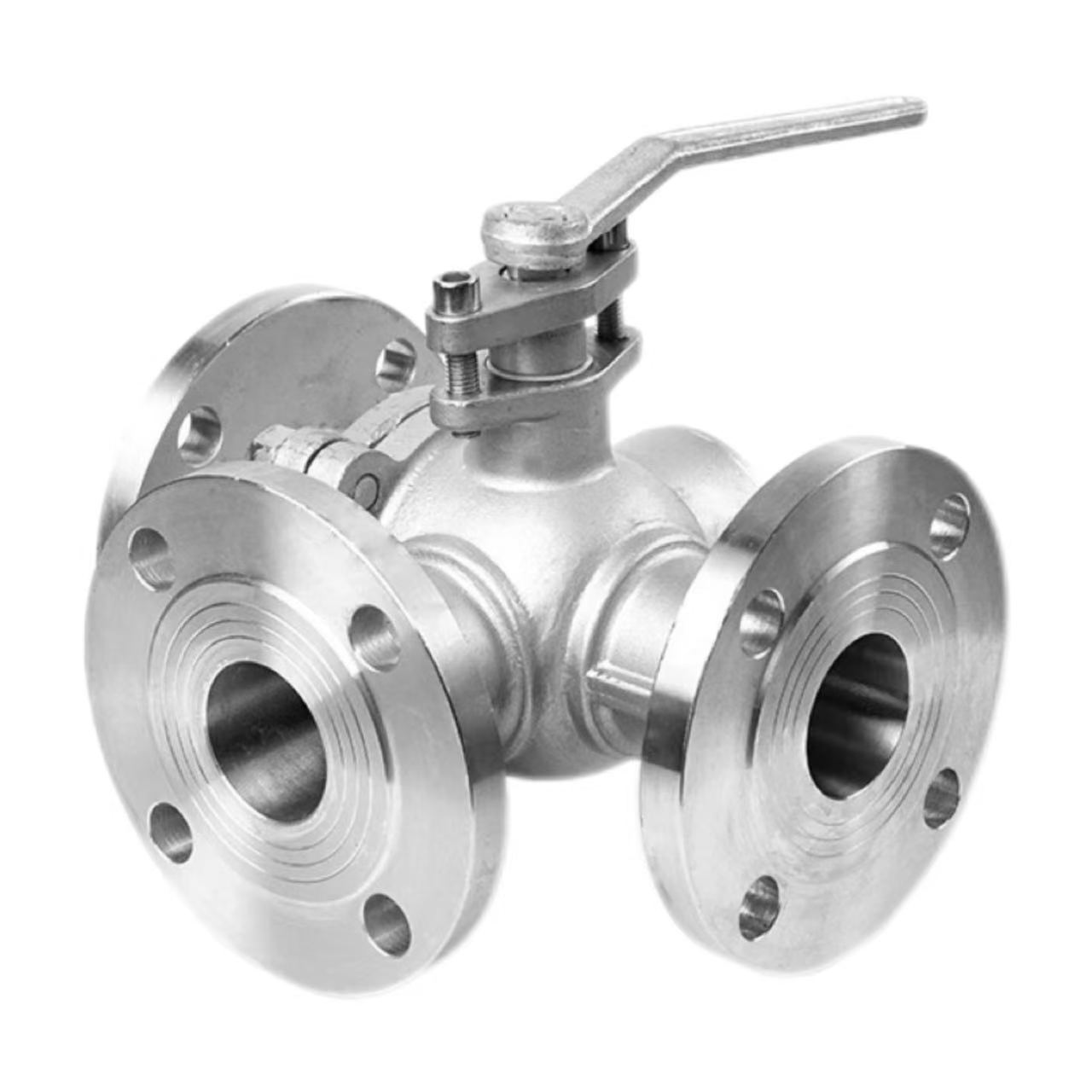

Klep bal flange tilu arah

Prinsip Kerja

Prinsip kerja klep bola flange tilu arah tahan korosi pabrik Shenchi dumasar kana saluran L ngawangun atanapi T ngawangun kana bal. bal ieu disimpen di tengah awak klep sarta diputer ku cecekelan. Lamun bal rotates, saluran align kalawan atawa offset ti palabuhan klep béda, merealisasikan switching, merging, atawa bengkahna tina arah aliran sedeng.

Bal ngawangun L:

 Puteran 90 ° ngamungkinkeun médium pikeun pindah tina inlet ka outlet mana waé, cocog pikeun ngabalikeun skénario sareng hiji inlet sareng dua outlet atanapi dua inlet sareng hiji outlet, sapertos silih nyayogikeun cairan ka dua réaktor.

Bal ngawangun T:

Puteran 180 ° ngamungkinkeun sakabeh tilu palabuhan disambungkeun sakaligus atawa dua palabuhan bisa interconnected, cocog pikeun Pergaulan dua média lajeng kaluaran (ngahiji), atawa beulah hiji média jadi dua kaluaran (beulah), kayaning dina AC panas jeung tiis sistem campur cai.

Parameter produk:

Ngaran produk: Tilu-Jalan Flanged Ball klep	Spésifikasi: (1/8 "-4") DN6-DN100
Tekanan nominal: PN16	Bahan Awak: WCB, SUS304 (CF8), SUS316L (CF3M)
Standar: ANSI, BS, DIN, ISO, JIS	Suhu lumaku: -20 ℃ ~ + 150 ℃ (standar), nepi ka + 350 ℃ (suhu luhur), turun ka -196 ℃ (suhu low)
Bahan Logam internal: WCB, SUS304 (CF8), SUS316L (CF3M)	Suhu Sedeng: Suhu luhur, suhu rendah, suhu sedeng, suhu normal
Métode operasi: Manual	Segel: EPDM, PPL
Métode sambungan: sambungan flange	Aplikasi: Cai, hawa, gas, minyak, cair, jsb.
Asal: Cina	Sampel: Sampel sayogi

Keunggulan Flange Connection:

Shenchi 3 arah valves bal flanged ngagunakeun sambungan flange. Dibandingkeun sambungan threaded, sambungan flange nawiskeun lalawanan tekanan luhur; rating PN16 stabil bisa tahan tekanan 1.6MPa. Disassembly nyaeta merenah, facilitating inspeksi pipa biasa tur pamaliharaan. sealing dipercaya geus ensured; flange gasket na bolts gawé bareng pikeun ngaleungitkeun résiko leakage. Cocog jeung pipelines badag-diaméterna; pikeun diaméter luhur DN50, dimana sambungan threaded hese, flanges mangrupakeun pilihan baku. Shenchi, produsén klep bola flanged 3 arah Cina, nawiskeun flanges saluyu sareng standar ANSI, BS, DIN, sareng JIS, nyumponan kabutuhan konsumén global.

Instalasi titik konci 1: Flange Alignment

Alignment Flange Nalika masang klep bal flange tilu arah Shenchi, beungeut flange kedah dijajarkeun. Dua flanges kedah paralel jeung concentric, kalawan simpangan teu ngaleuwihan rentang allowable tina gasket flange. Forcing alignment baud bakal ngabalukarkeun deformasi awak klep, mangaruhan rotasi bola jeung kinerja sealing. Saatos alignment, gasket kudu ditempatkeun di tengah jeung teu kudu offset. A-dibanderol low tilu arah flange bal klep teu equate mun kualitas low; produk Shenchi nawiskeun precision tinggi jeung instalasi gampang. Klep bal flange tilu arah tahan korosi gaduh permukaan flange anu nyumponan standar, mastikeun sealing anu langkung dipercaya.

Instalasi Point Dua: Bolt Tightening

Bolts flange kudu tightened diagonal dina tahapan. Larapkeun torsi saeutik demi saeutik dina 2-3 tahap, nuturkeun runtuyan diagonal 180°. Ulah tighten hiji sisi sakaligus, disebutkeun tekanan henteu rata dina gasket bakal nyieun saluran leakage. torsi Bolt kudu minuhan nilai baku; overtightening bakal ngaruksak flange atawa bolts, bari undertightening bakal ngahasilkeun sealing cukup. Shenchi 3 arah pabrik klep bal flange nyadiakeun tabel torsi dianjurkeun pikeun installers ngarujuk kana. titik instalasi ieu krusial pikeun mastikeun operasi klep bébas-bocor jangka panjang; mangga mastikeun nuturkeun spésifikasi.

Instalasi Point 3: Pipa Rojongan jeung beberesih

Sateuacan dipasang, jero pipa kedah dibersihkeun pikeun ngaleungitkeun slag las, filing beusi, pasir, sareng najis sanésna. Objék asing anu asup kana rohangan klep tiasa ngeruk bal atanapi segel, ngarah bocor. Pipa kudu dirojong sacara mandiri; klep teu kedah nanggung beurat pipa. Badag-diaméterna majalengka flange bal valves anu beurat; subsidence pipa bisa narik flange kaluar-puseur, ngaruksak segel. Klep bal flange tee tahan korosi didamel tina bahan WCB, SUS304, atanapi SUS316L, kalayan inti klep tambaga atanapi stainless steel. Saatos ngalengkepan titik pamasangan, cecekelan kedah puteran sacara bébas tanpa jamming; klep nu lajeng siap dipaké.
